标题 CAM350如何测量PCB电路板尺寸？
分类
内容
    CAM350是一款专业的PCB电路板设计软件，在工业上主要用来对PCB电路板的设计和制造进行监测检查。由于它可以识别支持GERBER文件和CAM文档，同时支持CAD文件导入，因此深受PCB线路板从业者的青睐。有部分初学者在使用CAM350对电路板尺寸进行测量时碰到无法操作的情况，这主要是软件设置的问题，下面我们就这一问题进行演示。
    CAM350如何测量PCB电路板尺寸？

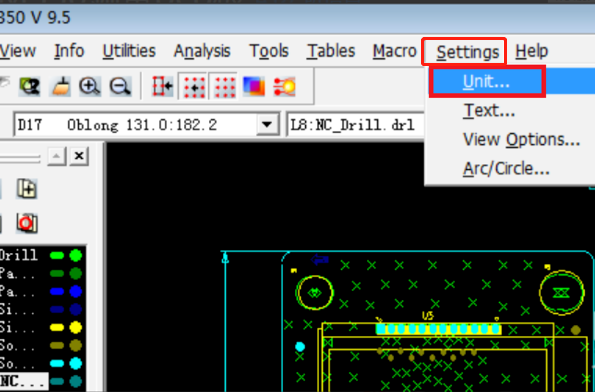

    1、使用CAM350软件打开任意PCB gerber文件，在上方菜单中点击【setting】，在其下拉菜单中选择【unit】。
    注意：打开unit主要是为了对测量精度进行设置，如果所测量的尺寸精度要求高于软件设置，这些尺寸是无法测量的。

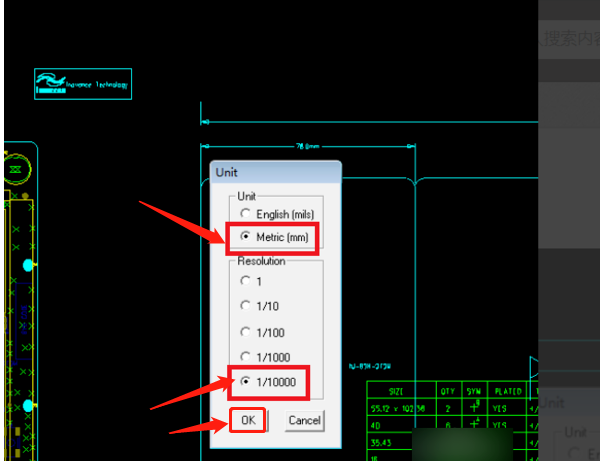

    2、弹出unit窗口，首先根据电路板选择合适的公制单位，这里选择【mm】，如果是英制的话就选择【mils】；为了确保每个尺寸都能测量，我们尽量选择较高的精度，这里选择【1/10000】，设置完成，点击【OK】。

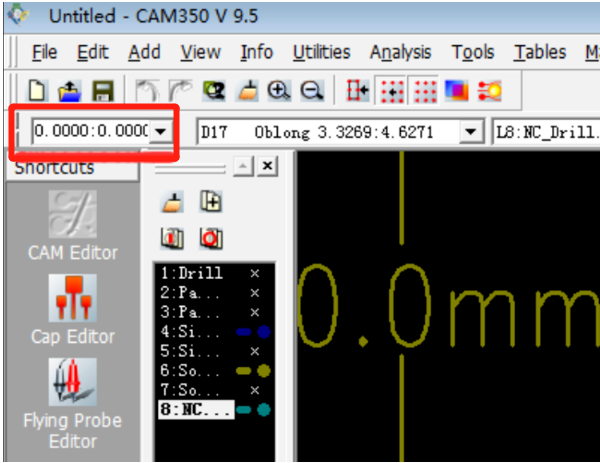

    3、点击主界面左上方如图倒三角选项，设置最小操作距离，这个可以根据图纸中的最小距离单位进行选择。

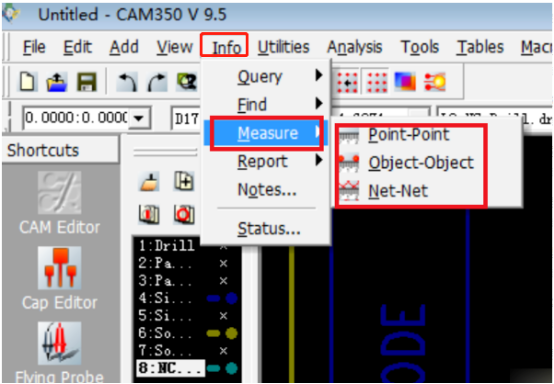

    4、点击菜单中的【info】，在其下拉菜单中点击【Measure】，然后在次一级菜单中根据测量尺寸的类型选择合适的测量方式，这里51. 遇到你之前，世界是一片荒原，遇到你之后，世界是一个乐园，过去的许多岁月，对我像一缕轻烟，未来的无限生涯，因你而幸福无边。提供了Point-Point、Object- Object、Net-Net三种测量方式。

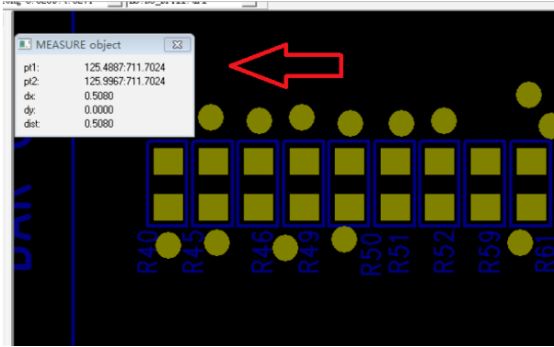

    5、接下来就可以用CAM350测量PCB线路板各部件的尺寸了，操作方法和CAD类似，这里就不在敖述了。

    想要了解更多关于CAM350电路板设计软件的相关问题，可以点击软件中的帮助或直接登陆官网进行了解！
