标题 MATLAB怎么生成带透明对象的矢量图
分类
内容
    从很早的版本开始MATLAB就支持对 patch、surface 等对象设定透明属性,有些示意图也必须使用透明的对象才能充分展示所要表达的含义。对透明对象支持最好的通用图片格式就是 .png 了,但是 png 图像并非矢量图形,对于一些需要以矢量图显示的场合并不适用,比如某些展示超多细节的文档需要不断被放大放大放大,再比如许多期刊就不允许提交 png 格式的附件,只支持 .eps、.tiff、.jpeg 等。

    eps (Encapsulated PostScript) 格式是被学术期刊最广泛认可的图片格式,其本身就是为矢量图而设计。遗憾的是 PostScript 作为一个啥都能干的图形学语音,居然直到现在都不支持透明度(transparency)的属性,因此想要让 MATLAB 中的带透明对象图形以 .eps 格式输出,只能依靠一些偏门的手段来曲线救国,比如下面提到的方案就是把透明对象的表观颜色赋给了矢量图,让它看起来像是透明而已。

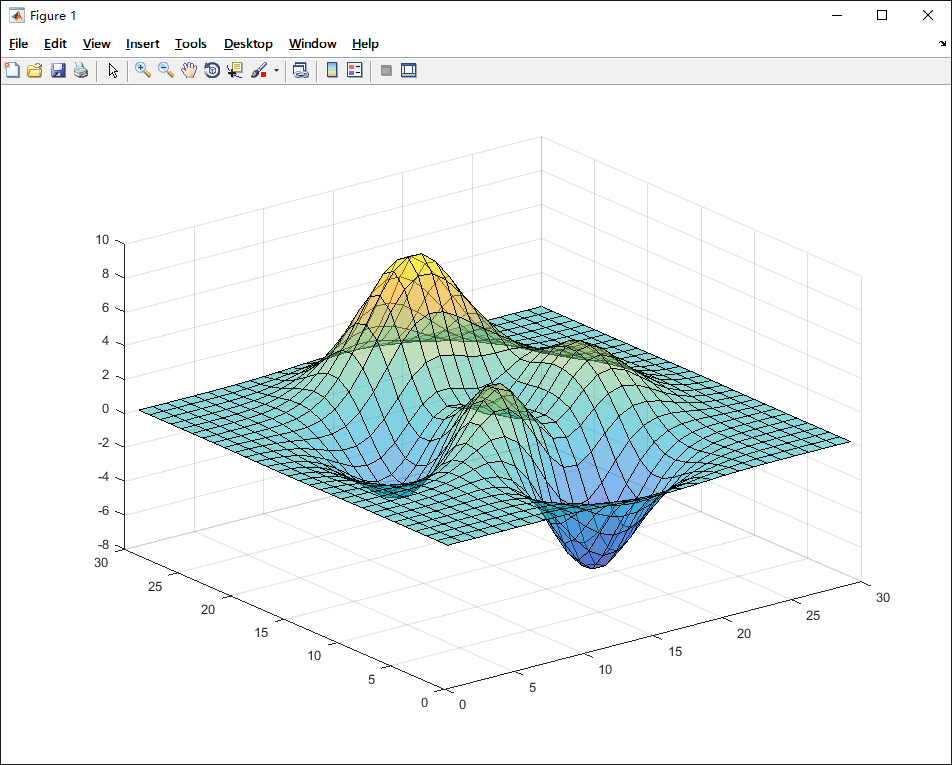

    首先明确一下目标:利用 MATLAB 生成带有透明度属性(FaceAlpha、EdgeAlpha 等)的50. 失恋了,好似上帝再给你一次重新选择的机会,让你看清对方,看清自己。让你知道自己真正想要的是什么。图形,将其以 .eps 格式输出,且保留 MATLAB 中所展示的透明度特征。先用 peaks 函数生成一个曲面,令其表面透明度为50%:
    s = surf(peaks(30))
    set(s,'facealpha',0.5);
    set(gcf,'color','none');

    首先试试用自带的 print 函数导出会得到怎样的结果:
    print E:graphic.eps -r300 -opengl
    -r300 表示以 300dpi 导出,-opengl 表示使用 opengl 渲染器, -painters 渲染器不支持透明属性所以不用试了。将这张 eps 图片插入 Word 中,然后用 Adobe PDF 打印机默认的「高质量打印」输出 pdf。

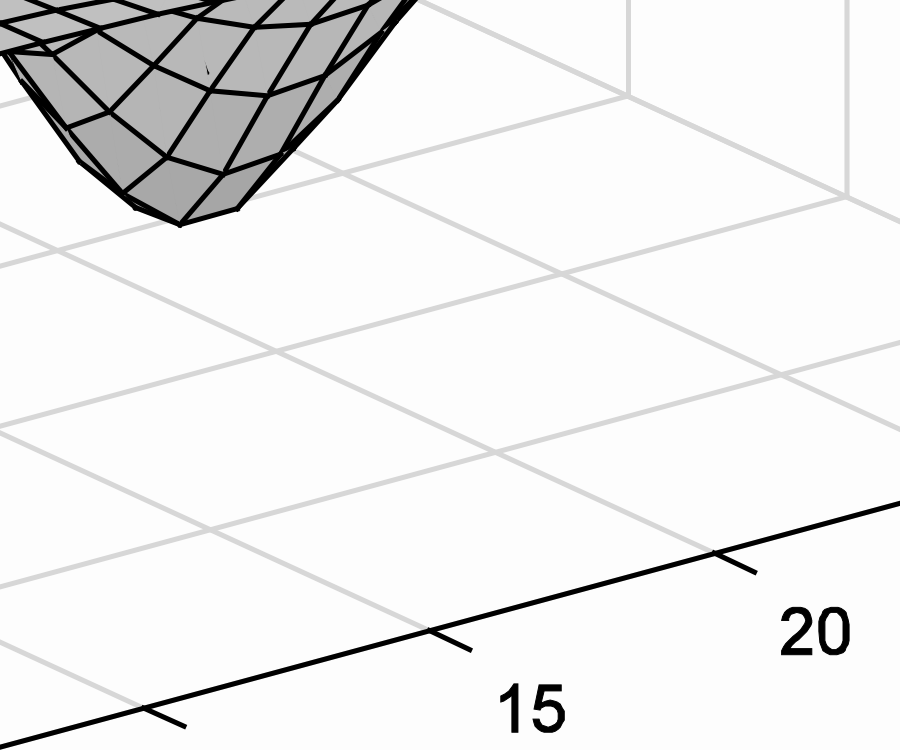

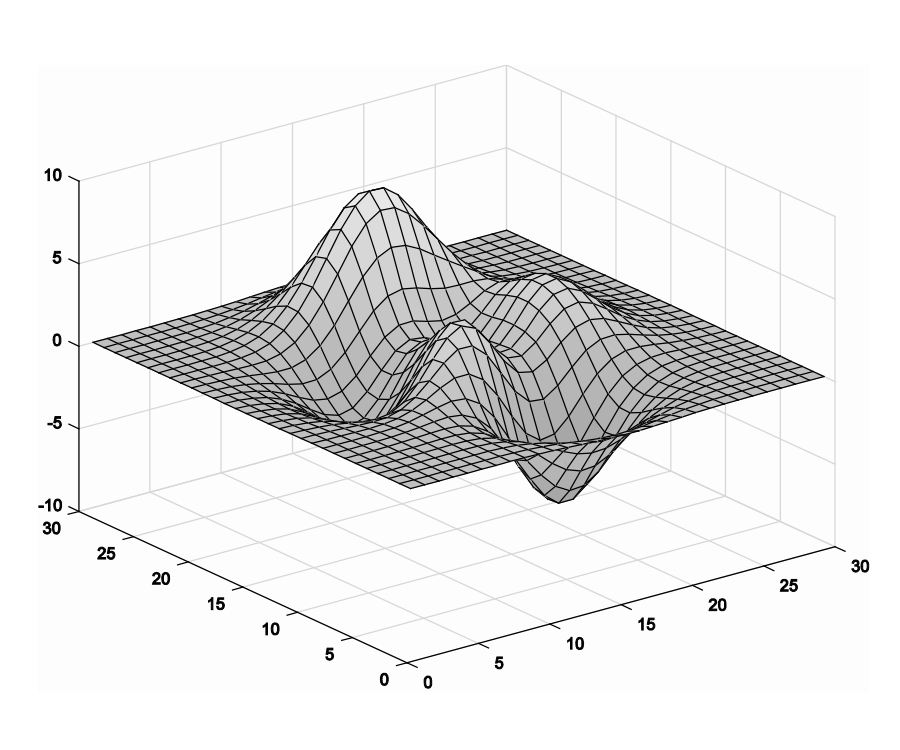

    打开 pdf,果然不行,虽然矢量图保留了,但是连颜色居然都没了:(
    下图中右边为局部放大展示,下同。


    再来试一下广受欢迎的 export_fig 函数:
    export_fig E:Graphic2.eps -r300 -a2 -opengl

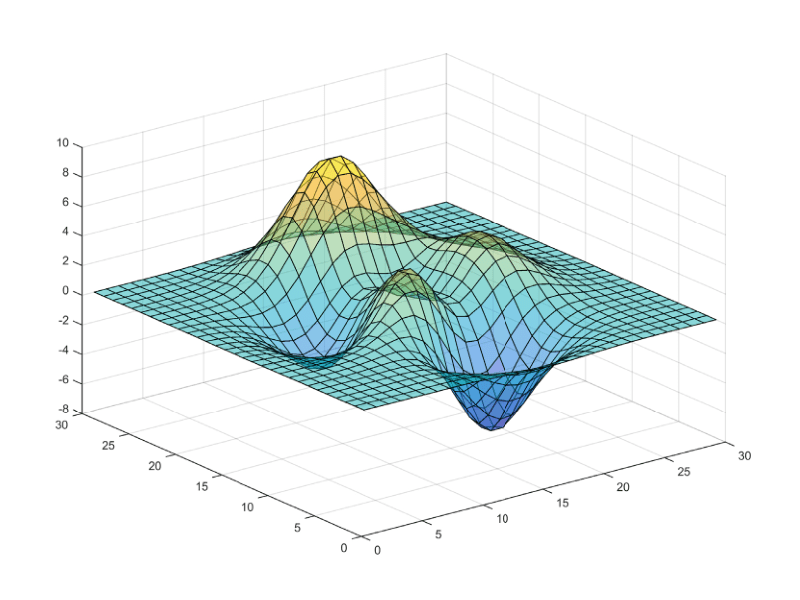

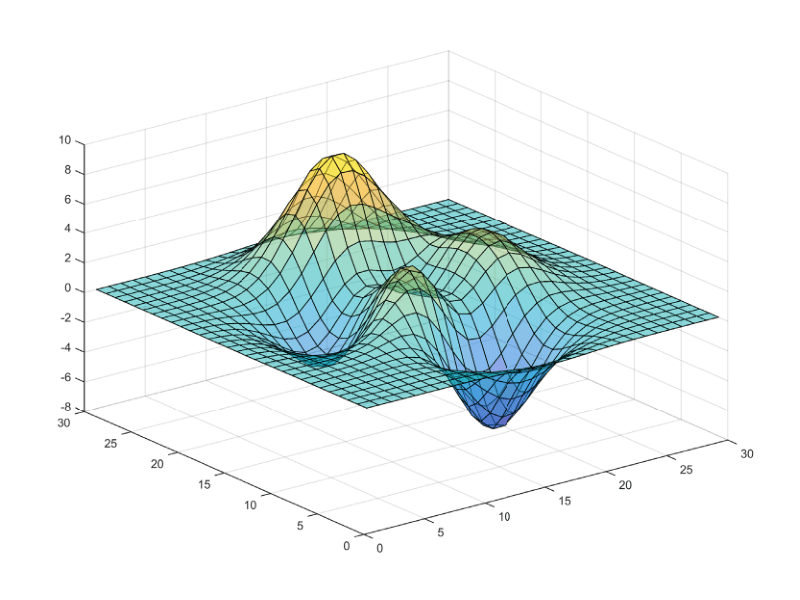

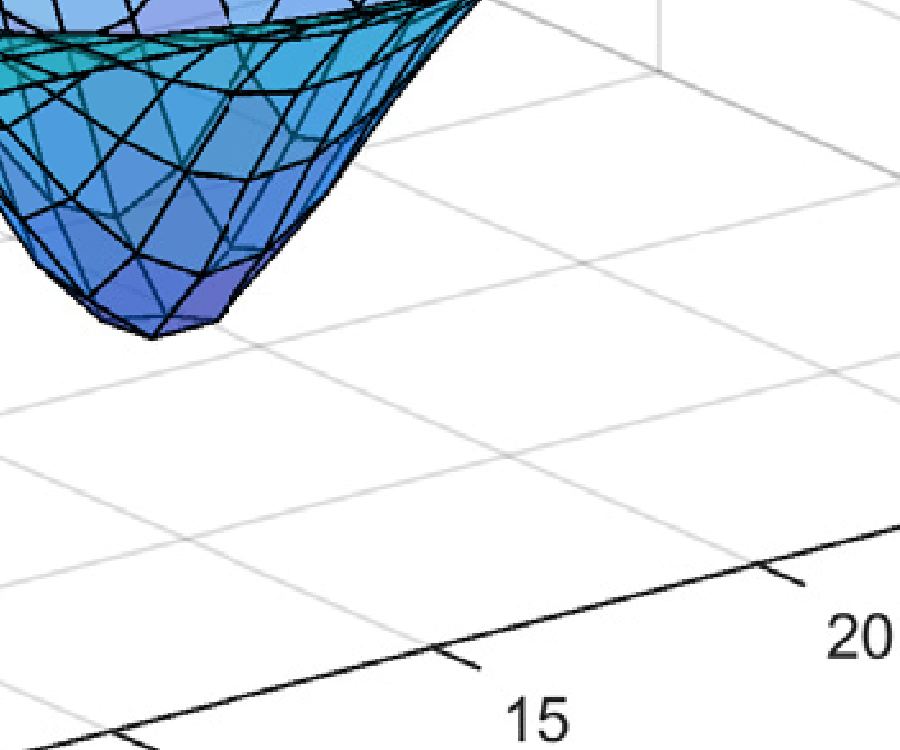

    注意一下 export_fig 要直接输出 eps 格式的话需要已经安装 GhostScript 以及 GhostXPS,否则会报错。export_fig 能保留透明效果(前提是使用 -opengl),但是已经变成了位图,效果如下:


    既然 export_fig 还可以直接输出为 PDF,不妨试一试 PDF 能不能行得通,然后再用 GSView 转成 eps:


    仍然不对,问题跟直接输出的 eps 一样。想要靠 MATLAB 自带的导出函数和 export_fig 基本是没指望了。我搜了一下,发现不少人提倡以 .svg (Scalable Vector Graphics) 格式导出矢量图,但是 .svg 只是网页常见的矢量图格式,人家期刊并不支持,还得再绕一步将 .svg 转成 .eps。MATLAB 本身不支持 svg 的导出,所幸 FileExchange 中有人已经写好了 plot2svg,使用非常方便。但是需要注意一下的是,plot2svg 已经三四年没有更新过了,对于2014以后版本的 MATLAB 会报错,只需要进入 plot2svg.m 文件中将所有的 str2num 改为 str2double 即可。仍然是刚才那个图形,将其导出为 svg 格式:
    plot2svg('E:Graphic3.svg');
    svg 文件当然是极好的,又能透明又是矢量,比如下面这张,不管你怎么缩放现在这个页面都能保证一直是清晰的

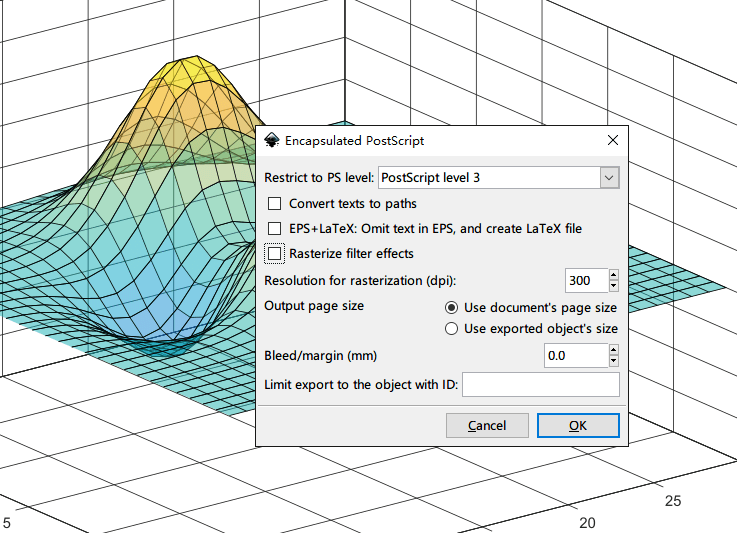

    但是我们的目标是 eps。我先试了一下免费的 Inkscape,还是用 300dpi 导出,不选择栅格化:

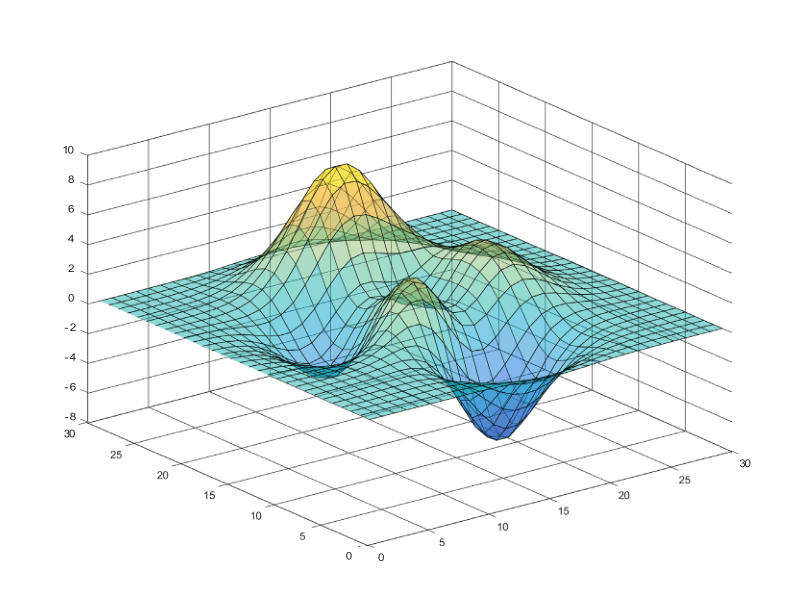

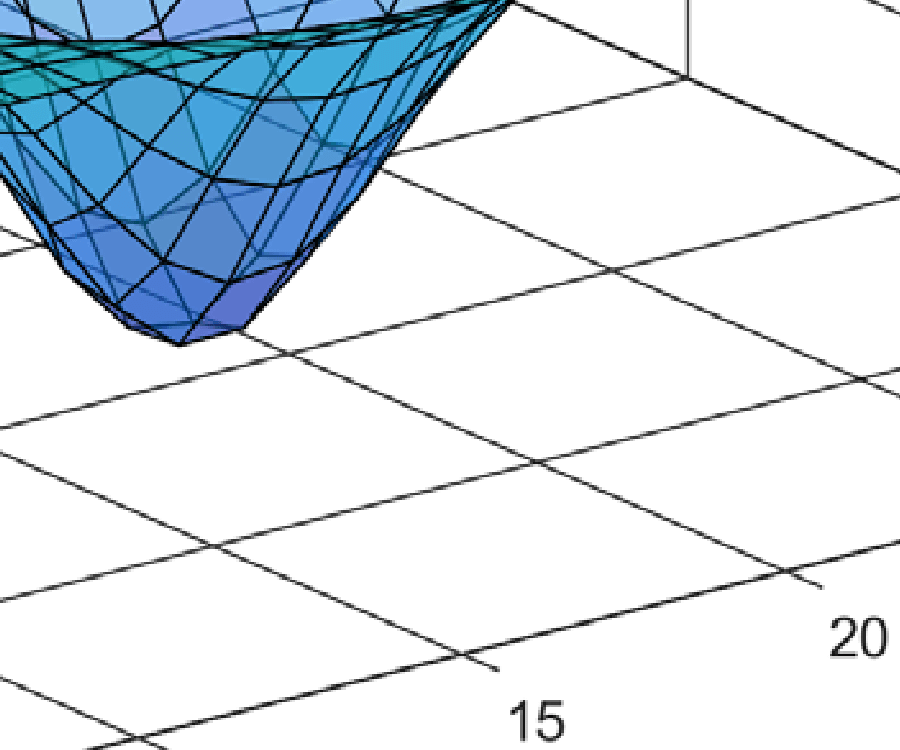

    可惜导出之后还是变成了位图(不过貌似使用 Inkscape 导出时会自动抗锯齿?对比下图和上面 export_fig 的结果就会发现):

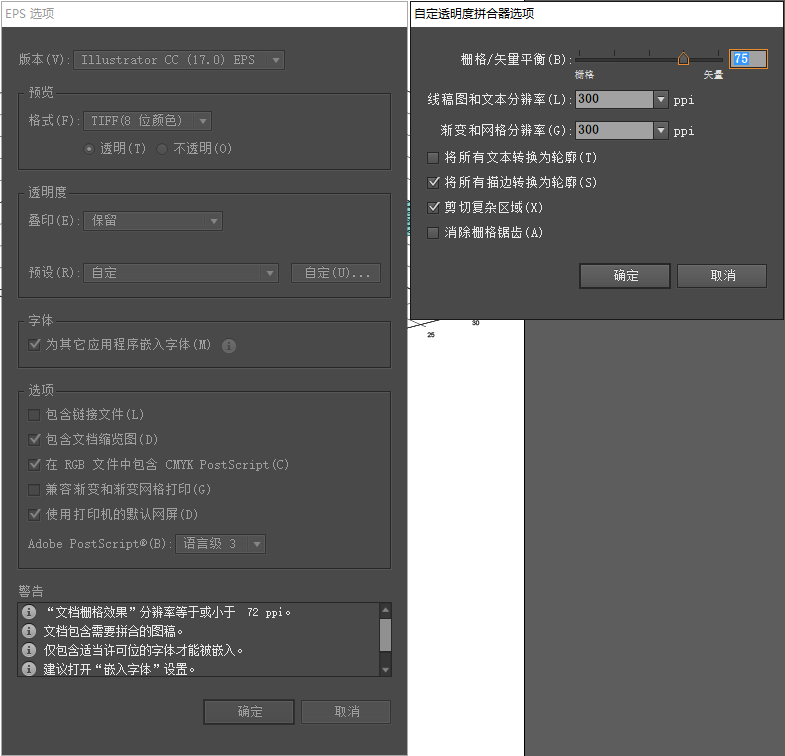

    没办法只能用 AI 了。我为了把这个问题解决特意去下载了一个 AI,感觉有些大材小用啊... 还好,问题解决了!AI 导出时全部使用默认设置,除了把 dpi 调到300:

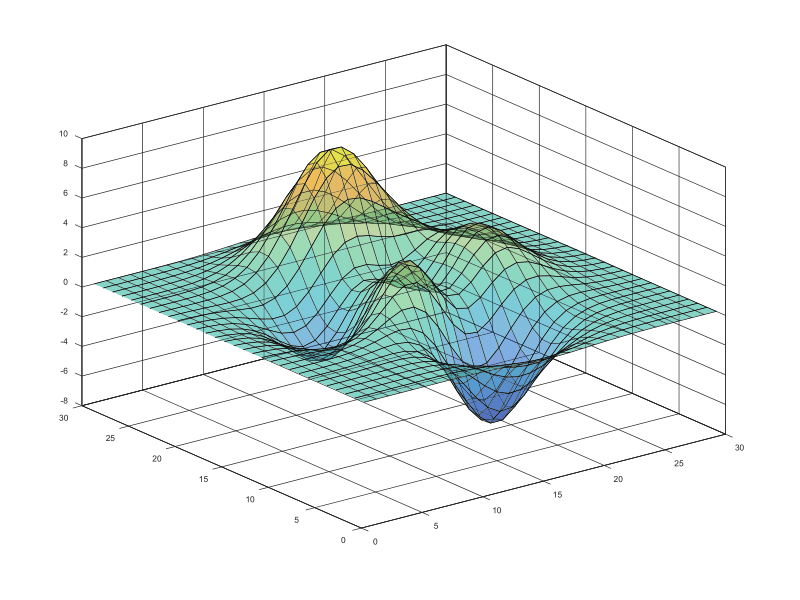

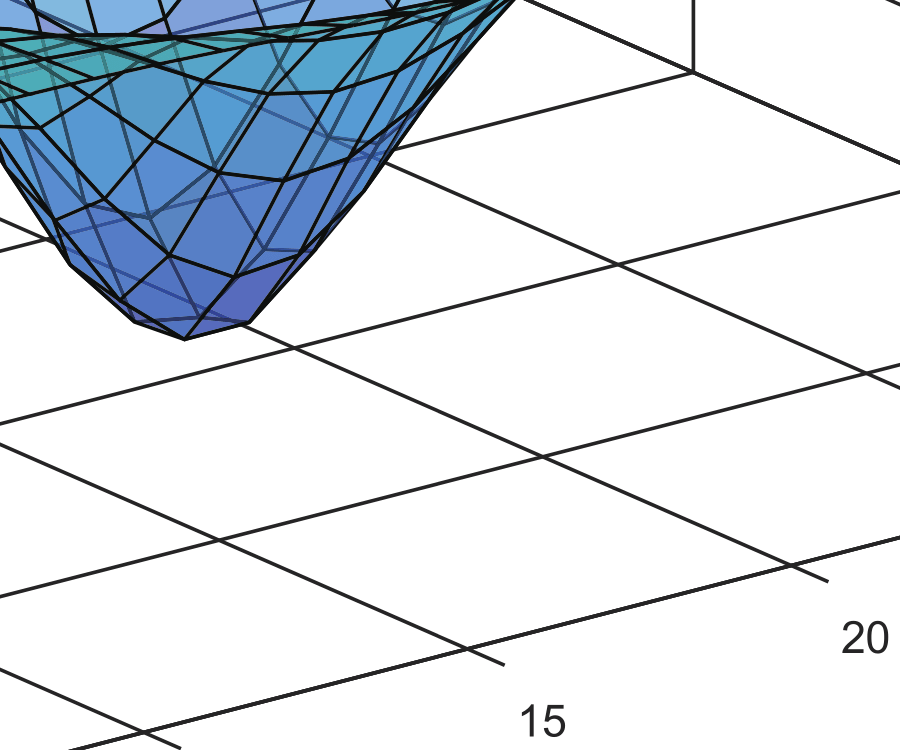

    导出,真•矢量图达成!

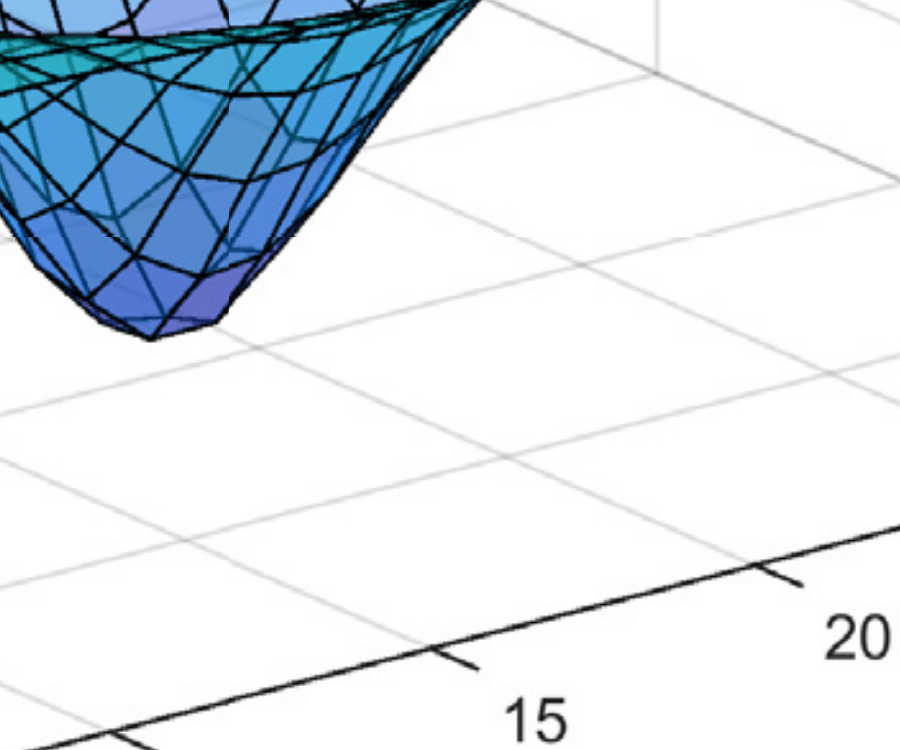

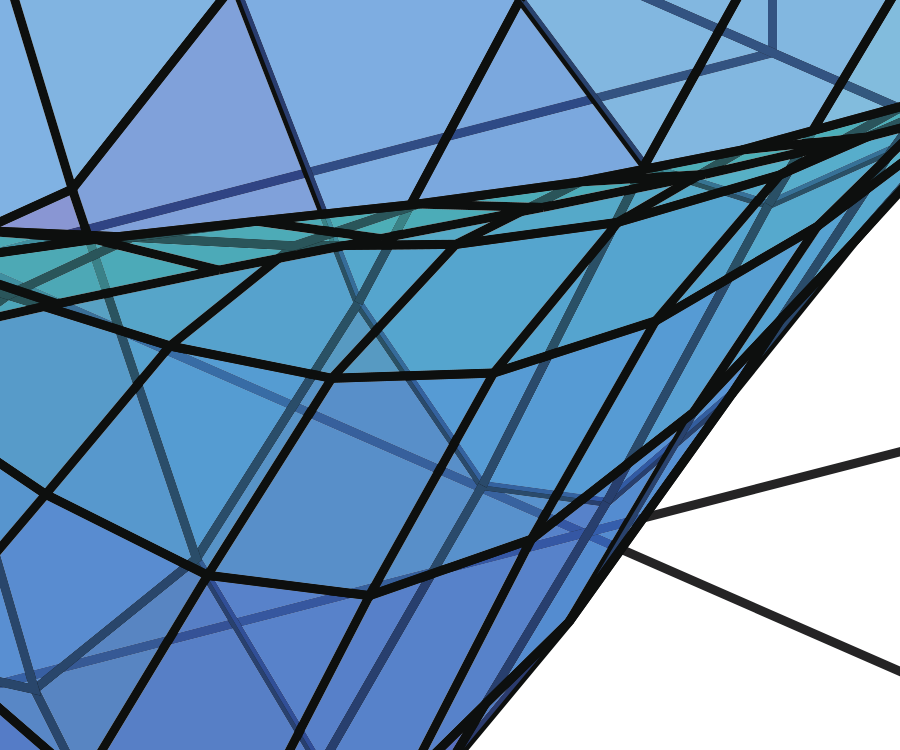

    继续放大:

    最后总结一下工作流:
    1、使用 plot2svg 函数先将 MATLAB 中生成的图形以 .svg 格式导出;
    2、在 Adobe Illustrator 中打开 svg 文件,再将其以 .eps 格式导出。
    附带说一下,本文转载自网络。这个方法只有必要对 MATLAB 中的带透明属性的 patch、edge 对象进行操作,如果仅仅是令当前窗口或当前坐标轴的背景透明,用自带的 print 和 export_fig 都能实现,没必要搞得那么复杂。        MATLAB怎么生成带透明对象的矢量图春雷三三两阳春三月两滚滚8. 九月一到,就有了秋意,秋意在一个多雾的黎明溜来,到了炎热的下午便不见踪影。它踮起脚尖掠过树顶,染红几片叶子,然后乘着一簇飞掠过山谷离开。I’m determined to…211.旧时王谢堂前燕,飞入寻常百姓家。《乌衣巷》    满庭芳 秦观老至居人下,春归在客先。MATLAB,矢量图4.Where there is a will,there is a way. 有志者事竟成。
