标题 CAD绘图技巧分享，教你使用AutoCAD对象捕捉
分类
内容
    新手在绘制CAD图纸时会遇到一个问题，即画线出现偏差、倾斜，其实AutoCAD的对象捕捉功能可以解决这一困扰。开启AutoCAD对象捕捉，你就可以精准画出曲线、直线，AutoCAD2020对象捕捉如何开启？请看文章说明。
    如何使用AutoCAD2020对象捕捉功能？
    AutoCAD对象捕捉是什么？
    对象捕捉是AutoCAD软件中的一个重要绘图工具，有了它，用户在绘图过程中可以直接利用光标来确定目标45. 快乐总和宽厚的人相伴，财富总与诚信的人相伴，聪明总与高尚的人相伴，魅力总与幽默的人相伴，健康总与豁达的人相伴。点，如圆心、端点、重点垂足等等。
    如何开启AutoCAD对象捕捉？

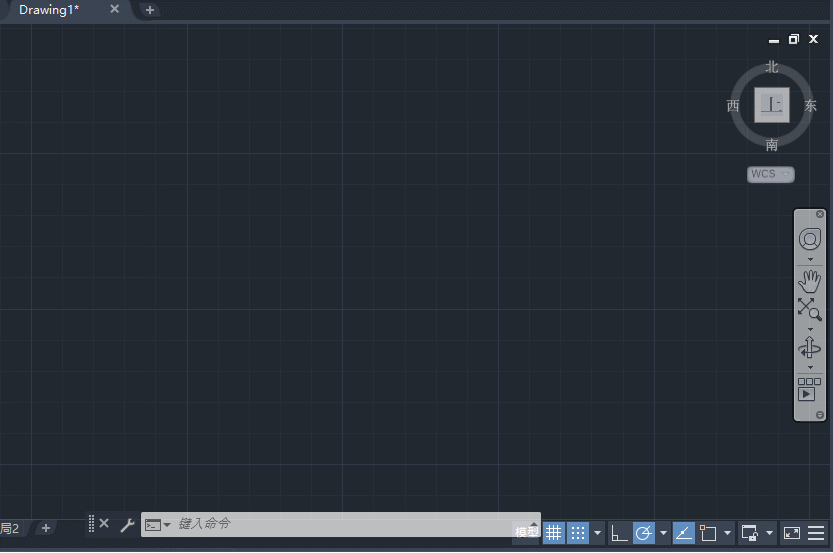

    方法1、打开AutoCAD软件，进入界面，点击底部状态栏中的【对象捕捉】按钮，即可开启对象捕捉。如图，点击【对象捕捉设置】，弹出面板，你可以看到对象捕捉模式。






    方法2、直接按F3键，你可以看到对象捕捉按钮的状态变化，同时，命令行也会提示对象捕捉开启或关闭。
    三、实例操作

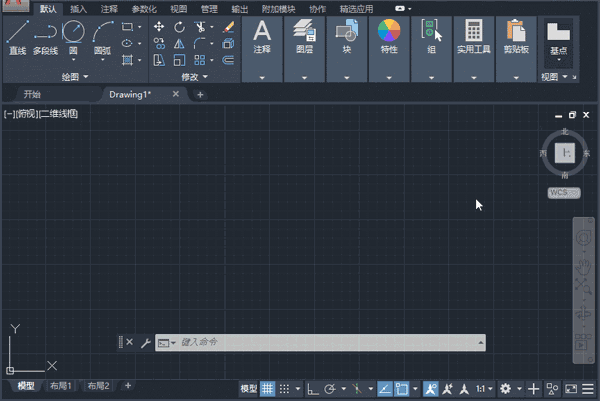

    1、打开AutoCAD2020，进入界面，先绘制两个圆，

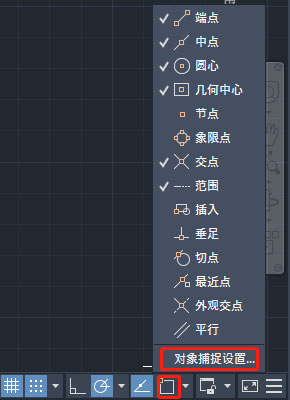

    2、如图，在下方状态栏中点击【对象捕捉】按钮，在上拉框中点击【对象捕捉设置】，

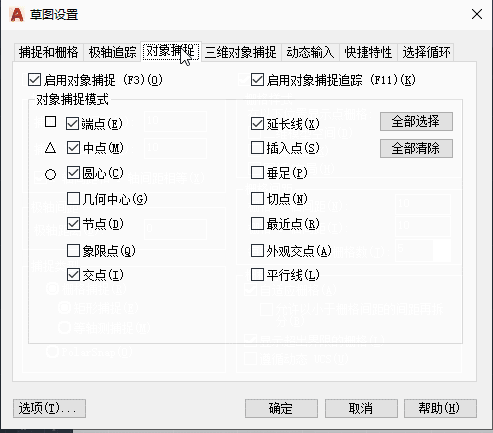

    3、进入草图设置面板，点击切换【对象捕捉】选项，勾选【切点】，点击确定，

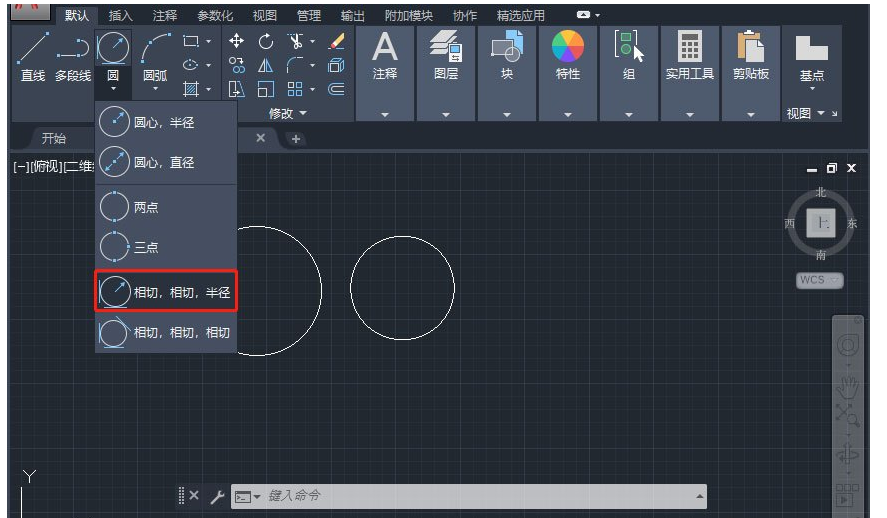

    4、回到绘图区域，点击默认功能面板中的【圆】，在下拉框中选择【相切，相切，半径】，

    5、这时将鼠标分别移动到两个圆的圆周上，即可清楚看到圆周上出现的相切点标记，这就说明可以捕捉到圆的切点了。

    如果你想学习更多有关AutoCAD的绘图方法和技巧，请关注wmzhe.com。
